304不锈钢板是一种通用型不锈钢，越来越广泛的应用于各个领域，那么304这个称呼来自于哪里，大家平常说的牌号为什么不一样呢？今天由河南通达不锈钢为大家普及一下。　　

　　其实304不锈钢这个称呼最初来自于美国，是按照美国ASTM标准生产出来的不锈钢的一个牌号。304不锈钢板在我们国内的牌是06Cr19Ni10 据GB/T 20878-2007新修改后的，0Cr18Ni9是以前用的。

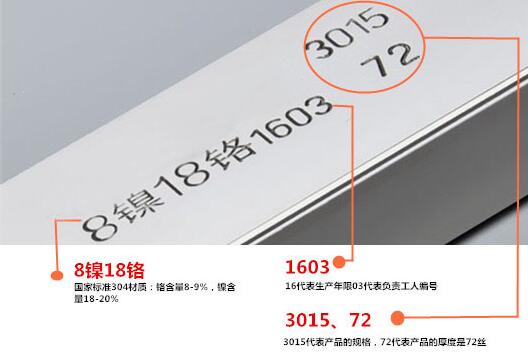

　　之前也有客户说你们的钢印为什么不打上SUS304呢？而“SUS304”是日本对304不锈钢的正式称呼，德国的304不锈钢牌号是“X5CrNi18.9”业内有时也会叫304为18/8不锈钢。所以市场上常见的标示方法06Cr19Ni10，304 ，SUS304这三种，06Cr19Ni10一般表示国标标准生产，304一般表示美国ASTM标准生产，SUS304标示日标标准生产。

　　河南304不锈钢板表面美观以及使用可能性多样化，耐腐蚀性能好，比普通钢长久耐用。

　　304不锈钢板耐腐蚀性好,强度高，因而薄板使用的可能性大,耐高温氧化及强度高，因此能够抗火灾,常温加工，即容易塑性加工,因为不必表面处理，所以简便、维护简单,清洁、光洁度高、焊接性能好。

　　河南304不锈钢表面质量的好坏，主要决定于热处理后的酸洗工序，如果前一道热处理工序所形成的表面氧化皮厚，或组织不均匀，则用酸洗并不能改善表面光洁度和均匀性。所以要充分重视热处理的加热或热处理前的表面清理。

　　如果不锈钢板的表面氧化皮厚度不均匀，厚的地方和薄的地方下面的基体金属表面光洁度也不同，面且酸洗时表面氧化皮的溶解与氧化皮附着部位的基体金属被酸的侵蚀程度不同，所以，钢板表面就不均匀。因此，在热处理加热时，必须使之均匀地形成氧化皮。要达到这一要求，必须注意以下问题:

　　不锈钢板如果在加热时工件表面附着油，油附着部位的氧化皮厚度和其他部分的氧化皮厚度和组成就不同，而且会产生渗碳。氧化皮下基体金属被渗碳的部分将严重地受到酸的侵蚀。重油烧嘴最初燃烧时所喷出的油滴，若附着在工件上，影响也很大。操作人员的指纹附着在工件上时也会有影响。所以，操作人员不要用手直接触摸不锈钢件，不要使工件沾上新的油污。必须戴清洁的手套操作。

　　工件表面如有冷加工时附着的润滑油等，必须在三氯乙烯脱脂剂、苛性钠溶液中充分脱脂后再用温水清洗，然后再进行热处理。

　　河南不锈钢板如果表面有杂物，特别是有机物或灰附着工件上时，加热当然会对氧化皮有影响。

　　河南不锈钢板炉内气氛的差异炉内气氛在各局部的不同，氧化皮的形成一也会有变化，这也是造成酸洗后不均匀的原因。所以，在加热时，炉内各部位的气氛必须相同。为此，也必须考虑气氛的循环。

　　还有，构成加热工件所用台架的砖、石棉等，如果含有水分，在加热时，水分就要蒸发，直接接触水蒸气的部分与其他部分的气氛就会产生差异，氧化皮的形成当然也就不同。因此，与加热工件直接接触的物体，必须经过充分烘干才能使用。但是，烘干后如在常温下放置，在湿度高的情况下，水分仍会凝聚在工件表面上。所以，最好是在使用前烘干。

　　不锈钢板如果处理件的局部在热处理前有残存的氧化皮，加热后有氧化皮残存的部位和没有氧化皮的部位，会出现氧化皮的厚度和成分上的差异，引起酸洗后表面不均匀，所以不仅要注意最终的热处理，而且也要充分注意中间热处理和酸洗。

　　气休或油的火焰直接接触的不锈钢表面和没接触的地方所产生的氧化皮有差异。所以，在加热时必须使处理件不直接接触火焰口。

　　河南不锈钢板表面光洁度不同时的影响

　　如果表面光洁度不同，即使同样加热，其表面粗糙处和精细处的氧化皮也不相同。例如，在局部缺陷经过清理的地方和没清理的地方，形成氧化皮的状况不同，故引起酸洗后工件表面不均匀。
